LH型電動葫蘆16噸雙梁橋式起重機（以下簡稱16噸起重機/16t起重機）是按標準JB/T3695-1994設計制造的，與CDI、MDI等形式的16噸電動葫蘆配套使用，成為一種有軌運行的輕小型16噸起重機，其適用起重量為16t，適用跨度為7.5-35米，工作級別A3~A4,工作環(huán)境溫度在-25℃ ~ +40℃范圍內。
序 號 | 名 稱 | 型號單位 | LH型16噸葫蘆雙梁橋式起重機 (16噸起重機、16噸雙梁起重機、16t起重機、16噸橋式起重機) 型號表示：LH16(165)-D ， LH16(165)-S | |||||||||||||
1 | 起重量Q | t | 16噸起重機 16t(16t/5t) | |||||||||||||
2 | 操縱型式 | 地面操縱，操縱室操縱 | ||||||||||||||
3 | 大車 | 運行速度V | m/min | 20 | 30 | 45 | ||||||||||
4 | 電 動 機 | 型號 | ZDY122--4 | |||||||||||||
5 | 功率 | kw | 2x1.5 | |||||||||||||
6 | 轉速 | 轉/分 | 1380 | |||||||||||||
7 | 起升 | 電動葫蘆 | 型號 | CD1 MD1 | ||||||||||||
8 | 小車 | 起升高度 | m | 6、9、12 | ||||||||||||
9 | 起升速度V1 | m/min | 3.5 3.5/0.35 | |||||||||||||
10 | 運行速度V2 | m/min | 20 | |||||||||||||
11 | 工作類型 | A3~A5 | ||||||||||||||
12 | 電源 | 3相 50HZ 380V | ||||||||||||||
13 | 車輪直徑 (大車/小車) | mm | φ350,φ400/φ270 | |||||||||||||
14 | 薦用鋼軌 | 型號 | P30,P38,P43 | |||||||||||||
15 | 跨度S | m | 10.5 | 13.5 | 16.5 | 19.5 | 22.5 | 25.5 | 28.5 | 31.5 | ||||||
16 | 最大輪壓Rmax | KN | 117 | 121 | 127 | 132 | 139 | 145 | 153 | 161 | ||||||
18 | 總重W | KG | 6765 | 8272 | 10390 | 12529 | 14605 | 17010 | 20235 | 23542 | ||||||

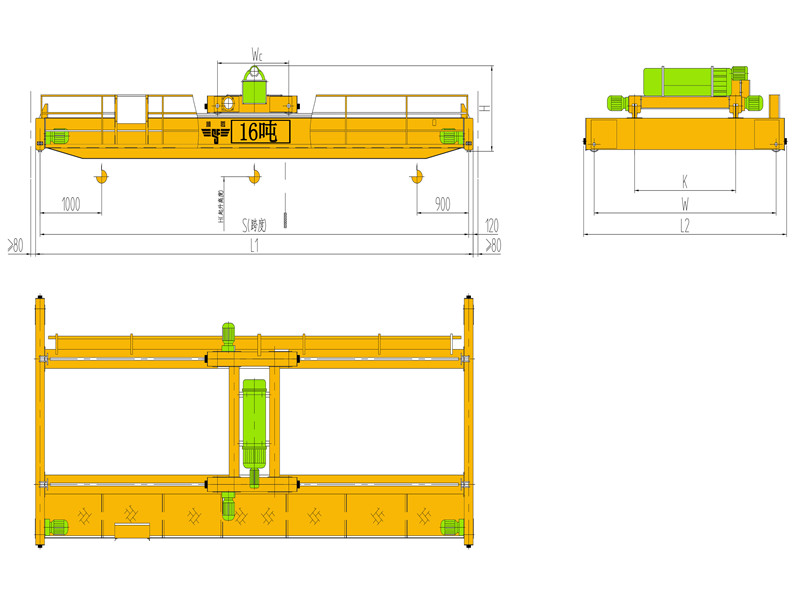

19 | 基 本 尺 寸 | K | mm | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | |||||
20 | W | mm | 3400 | 3400 | 3400 | 3400 | 3400 | 3400 | 4000 | 4000 | ||||||
21 | L2 | mm | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4600 | 4600 | ||||||
22 | L1 | mm | 10802 | 13802 | 16802 | 19802 | 22802 | 25802 | 28802 | 31802 | ||||||
23 | WC | mm | 1300(1950) | |||||||||||||
24 | H | mm | 1414 | 1464 | ||||||||||||
